您现在的位置:首页 >> 产品中心 >> >> 浆式搅拌机 >> QJBO.85/8-260/3-740厌氧池搅拌机

厌氧池搅拌机

  • 更新时间:  2020-05-06
  • 产品型号:  QJBO.85/8-260/3-740
  • 简单描述
  • 厌氧池搅拌机混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、产生流动循环液二相或固、液、气三相介质均匀混合反应的场所。的安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。
详细介绍

QJB潜水搅拌机为混合搅拌和低速推流两大系列产品。


 、结构简介及性能特点


 1.潜水搅拌机结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

 2.潜水搅拌机叶片具有自洁功能,可防杂物缠绕、堵塞。

 3.潜水搅拌机与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。

 4.潜水搅拌机电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加安全可靠。

 5.潜水搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。
三、产品说明

QJB0.85/8-260/3-740c

QJB------潜水搅拌机(推流器)的拼音缩写

260-----叶轮名义直径

740-------叶轮转速(rpm

0.85------电机功率(KW

配用功率范围:0.85-10KW

叶轮直径范围:260-615mm

叶轮转速范围:180-980r/min

推力范围:≤2900N

材质:铸铁/铸造全不锈钢  可根据客户要求定做

 、用途及适用条件

混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

潜水搅拌机可在下列条件下正常连续运行:

★ 介质温度不超过40°C

★ 介质的PH值在5-9

★ 介质密度不超过1150KG/M^3

长期潜水运行,潜水深度一般不超过20

五、 选型注意事项

 为保证潜水搅拌机取得运行效果,请使用方提供如下资料:

◎ 运用目的

◎ 池型及尺寸,包括水深

◎ 搅拌介质的特性,包括粘度、密度、温度、及固体物含量等

undefined

七、 安装系统

潜水搅拌机的安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。

  当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平卖弄内可绕导杆旋转的 大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定,无需预留孔。安装系统二用导向钢绳替代导杆,具有运输方便,现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

  客户订货时,请提供池深H及池形图,以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢起吊底座外,多台搅拌机可公用一套起吊装置。



 、安装注意事项

导杆或导向钢丝应与水平垂直,可采用铅锤校正;

吊钩在起吊潜水搅拌机时,叶轮端较水平面应上仰5°-10°

通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。



undefined


 买潜水搅拌机 到南京兰江


十、潜水搅拌机选型:



潜水搅拌机型号

功率

电流

叶轮直径

叶轮转速

推力

重量

安装系统

KW

A

mm

r/min

N

kg

QJB0.85/8-260/3-740

0.85

3.1

260

740

165

65

系统Ⅰ

QJB1.5/6-260/3-980

1.5

4

260

980

300

65

系统Ⅰ

QJB2.2/8-320/3-740

2.2

5.9

320

740

320

70

系统Ⅱ

QJB4/6-320/3-960

4.

10.3

320

960

610

70

系统Ⅱ

QJB5.5/8-640/3-232

5.5

13.5

640

232

1200

184

系统Ⅲ

QJB7.5/6-640/3-303

7.5

17.5

640

303

2400

229

系统Ⅲ

QJB11/6-790/3-303

11

25.4

790

303

6500

389

系统Ⅲ

QJB15/6-790/3-368

15

34.5

790

740

4000

389

系统Ⅲ

QJB1.5/8-400/3-740

1.5

5.4

400

740

600

70

系统Ⅰ/Ⅱ

QJB2.5/8-400/3-740

2.5

9

400

740

800

70

系统Ⅱ

QJB4/12-620/3-480

4

14

620

480

1400

184

系统Ⅱ/Ⅲ

QJB4/6-400/3-980

4

12

400

980

1200

73

系统Ⅱ/Ⅲ

QJB5/12-620/3-480

5

18.2

620

480

1800

184

系统Ⅲ

QJB7.5/12-620/3-480

7

27

620

480

2600

229

系统Ⅲ

QJB10/12-620/3-480

10

32

620

480

3300

229

系统Ⅲ



十一、现场图:

 买潜水搅拌机 到南京兰江

浆式搅拌机 产品简介

当原水与混凝剂或助凝剂液体流经混合池时在搅拌机的排液作用下产生流动循环,层桨式搅拌器图片 平桨搅拌机 使混凝药剂与水快速充分混合,以达到混凝工艺的要求。厌氧池搅拌机
 浆式搅拌机 型号意义

2013625102622176



型注意事项:

为保证取得运行效果,请使用方提供如下资料;
运用目的;
池型及尺寸,包括水深;
搅拌介质的特性,包括粘度、密度、温度、及固体物含量等。厌氧池搅拌机



浆式搅拌机 用途及适用范围

    JBJ型桨式搅拌机适用于各种药剂的稀释、溶解搅拌、以及给水排水处理的混凝过程中的合搅拌。 JBJ型桨式搅拌机电气控制:
    按手动配置控制箱,可带PLC接口,亦可按用户要求配置。
undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
 浆式搅拌机 性能特点:

 旋桨式搅拌机的特点 搅拌叶轮桨式构造简单、运行可靠、无堵塞现象,维护简便。
 可以在要求的混合时间内达到,定的搅拌强度,满足混合速度快、均匀、充分等要求,而且水头损失小,并可适应水量的变化,适用于各种水量的水厂。

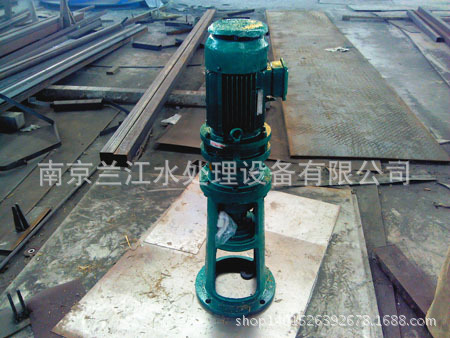

 浆式搅拌机 结构特点:

 JBJ型桨式搅拌机如图所示,由搅拌轴、搅拌桨叶、机座和驱动装置组成。

2013625103052269



 备注 本件商品已标的是临时价格仅供参考,具体价格为议价,根据材质及尺寸大小而定,具体价格您可以咨询我们,以实时报价为准,因此报价只做参考之用;



2020

 桨式 (3)

2013042252553845

QQ图片20180624085933

QQ图片20180624085943

QQ图片20180624085844

安装

1.注意事项

1.1请遵守所有健康与安全规则和操作现规则及惯例。

1.2为了避免事故,必须在转动的叶轮和自动启动的设备现场放置醒目警标志示。设备附近区城应子隔开。

1.3为了减少触电危险,参“安装方法”和“电连接”部分

不能在国家电力规程ANS17NFPA70-19900的危险区域内安装设备

1.4该设备必须完全在水下作业,潜水搅拌机的小潜入深度(搅拌机叶轮外缘距水面)不得低于1.1m否则易产生水流旋涡和气蚀: 大潜水深度不得超过20米。若设备在低于“低潜入深度”操作,则应安装液面传感转置

2.安装系统

混合系列潜水搅拌机有种安装系统,详见产品样本。

装卸潜水搅拌机时,应使用起吊系统,

起吊的起重能力应大潜水搅拌机重量的两倍。

在起吊作业中,若过大,会使潜水搅拌机碰撞而使之受损。

  1. 2. 安装方法

产品样本上提供了潜水搅拌机常用的安装方式,一般可水平安装,我们还可提供其它安装方式的指导,请直接与兰江销售处电联

3.1避免事项

应避免在下述场所安装潜水视拌机:

●潜水搅拌机前方有障碍物:

由于储水池设计问题而造成潜水搅拌机吸入侧流通不畅;

叶轮卷起气旋涡流,可用涡流防护隔离板避免涡流,或将潜水搅拌机置于更深处。

这是潜水搅拌机连续操作的一项前提条件。

安装时请考虑潜水搅拌机可达到的作用力。

3.2于安装系统的说

先将规拌机安装系统就位,安教好。

3.2.1双层桨式搅拌器图片 平桨搅拌机 保证安装时导杆的垂直度,上下偏差不得超过10mm,使潜水搅拌机在导杆上不生产卡死或过度摩擦,运动自如。

3.2.2当池深超过4米时,在导杆中必须增加一支撑架,以增加杆稳定性。3.2.3当吊架匹配多套导杆时,起吊用钢丝绳与吊架卷扬机构联结端被拆除后,钢丝头应可靠固定,避免头滑入水中影响日后起和对搅拌机造成损害。

3.2. 4关吊钢丝绳的使用,请使用前在钢丝绳上涂上黄泊,并参照起重设名国家标准对起吊架设备进行维护和使用。

3.2.5在污水处理行业中,  水和气的结合坐腐蚀性大,请在此处对安装系统进行防腐蚀处理,例如在导杆上涂抹黄油。

3.3安装

3.3.1潜水搅拌机安装前,应先出起重心,安装时应保订起吊的起吊与潜水搅拌机重心在直线上,使潜水搅拌机在上下提升时能够平滑,自如运动。

3.3.2 潜水搅拌机在使用中不得转动角度,在安装时请整好角度再进行:搅拌机请放置在限位板上或直接放置在池底,使钢丝绳不受力

3.3.展电缆时应避免过分曲或紧缩。

3.3 4注意电缆未端切勿入液面下。因水可能过电缆入拨线或电动机所以电缆头必须在液面上。

3.3.5注意所有设备安装过程中,要确保电缆不会被卷入叶轮。

3.3.6注意!如果潜水搅拌机在无导流罩情况下运转,导杆上必须有限位功能,以免叶轮在转动时撞击墙壁.

3.3.7后,将搅拌机的电缆及缆索周定于池边。

从池中提升搅拌机之前,须确认已停机,提升操作应当执行上述同样有关安装说明,请向兰江公司咨询

●外围设备选择问题:

●和装置连接方面的其它问题

4.电连接

小心!设备运转前必须确保设备与电源断开且不会突然通电.

在潜水搅拌机起动之前,应由一名合格的电工对该系统进行检查,确保采取下述各项所要求的电器保护措施。

4.1潜水搅拌机在运行前,应用0 - 500V兆欧表检查电机定子绕组对地绝缘电阻,低阻值不得低1兆收。

4.2电源电压一定要在铭牌上标出的额定电压土5%的范围内,电源电玉升高值不允许超过额定电压的10%,如果电源离潜水搅机使用的地方较远时,电缆的载面积应适当加粗,接头应尽可能少此,否则会使电压下降的太多,且接头处应密封防水,

4.3电缆中,带有┴者为地线,般为黄绿线,为保证安全,必须将地线接牢并比其它线长出50mn

4.4电动机电缆可使用YC或YCW电动机电缆。

4.5将热被开至启动器。两个热敏开关与定子相连,它们通常是闭合的。

4.6检查油室泄露保护器是否装入设备,该装置可检测油室中是否有水,若油中含有30%的水,则会发出报警信号。建议在发出报警信号的7天内换油。如果换油后,位感器发出警报,请兰江公司电联。

4.7为避免搅拌机内进水,需检查电缆入口封套筒及圈与电线外径是否相符,电线外皮有无破损。

4.8注意起动机电流可能超过定电流的3.5倍,应确保保险或断路器具有合适的安培值。产品样本中给出了额定电流和起动电流,保险丝电流度及电缆必须根据当地有关技术标准和规程进行选择。
4.9过保护(电动机保护路器)应设定为铭牌上给出的电动机的额定电流值”

检查叶轮旋转方向
使用三相电源的潜水批拌机,在港水搅机初次动或每次重新安装后都应检放转方向,能转方向不正确,会降任效率,护损坏潜水观押机。
时轮应按顺时针(从电动机侧看过去)相位系列L1-L2-L3(R-S-T)正确旋转(为顺时针) .用相位系列指示器检查主线上的相应系列。若旋转方向不对,将两条相线交换。

  1. 用途
    潜水搅拌机可:
    ●污水处理厂曝气池、厌氧池和污泥池等含有悬浮物需搅拌均匀的场合:
    ●工业流程中对操作安全性较高的环境,如合有金属盐、纸浆和纤维物质的水,造纸业,食品与化学工业:
    ●含有一些磨损颗粒、碎查与金属盐的某些工业污水处理过程:

●鱼塘中创建水流等。
潜水搅拌机的搅拌效果取决于液体的密度和粘度以及池子的形状与容积,应根据具体情况采用一台或多台搅拌机。
其它用途,请就近向兰江销售处咨询,

  1. 4. 结构
    经过专门设计的潜水搅拌机部件可便搅拌打,达到良好性能。

    4.1电缆入口
    电缆入口采用水密电地。

4.2接线盒

接线盒是封闭的,与周围液体和定子腔隔离

4.3电动机
潜水搅拌机的电机为相鼠异步电机、防护等级为IP68,绝缘等级为F(155°C),潜水电机可连续运行,小时间可至少少启动10次。
电动机输送额定输出功率,其额定电编差为±5%.电机未过热且在负载情况连续运转,可允许±10的额定电压差。电动机须在相应间的不稳定极值为2%的情况运行。
4.4冷却
定子靠周围液体冷却

4.5监控装置
定子装有两个联在一起的热敏开关。 热敏开美在125°C (260°F)时自动断开。见“电连接”和起动装置相关则。
设备安装有油室漏保护器.
注意:有部分型号的搅拌机不配有热敏开关和泄湿保护器。

4.6轴
电动机的与转子作为一个整体部件提供的,
冲压式搅拌机和小功率铸件拌机其电动机和叶轮.

4.7密封
外部密封为0型密封围,密封于周围液体与主机之间。封采用两个相互独立的高质量机械密封,机械密封面材料均采用耐腐蚀碳化钨或碳化硅,将定子腔与油室以及储室与周围液体密封。
4.8轴承
轴承使用寿命可达100, 000小时以上。

4.9油箱
油用于润滑和冷却井目隔离渗透液。

4.10叶轮
叶轮有三个叶片,叶片宽而薄,表面光滑后弯形。因此达到高效、无阻运转。4.11叶轮导流罩
潜水搅拌机可用或不用导流罩。使用导流罩可提高效率并控制喷射动作。注:若不用导流罩则会影响能量消耗。

4.12安装提升系统
该系统包括导轨系统和起吊系统,
可自由调整拌器的提升和下降,并在无需排空水池情况下可拆卸和安装搅拌器。
